過濾及分離設備
一、管道過濾器
1. 產品性能及用途
管道過濾器是除去流體中懸浮物的主要設備，可保護下游設備的正常運轉或提高物料的產品質量。工作時懸浮物被過濾元件阻擋在過濾器內，而理想的流體則由過濾器出口排出。管道過濾器結構簡單，使用維護極為方便。

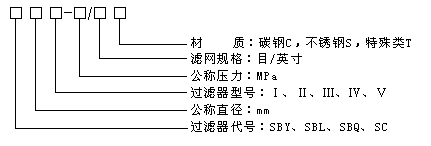

2. 型號標注
　　
3. 標注示例
＊選擇公稱直徑200mm，公稱壓力1.6MPa，SBY型，碳鋼材質，濾網60目/英寸的Ⅱ型過濾器。
標注：SBY200Ⅱ-1.6/60C
＊選擇公稱直徑100mm，公稱壓力2.5MPa，SBL型，不銹鋼材質，濾網30目/英寸的Ⅰ型過濾器。
標注：SBL200Ⅰ-2.5/30S
4. 結構尺寸
(1)Y型焊接式法蘭連接過濾器(SBYⅠ型)(見表19圖17)DN 15～40，PN≤6.3。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表19
公稱直徑DN
結構尺寸
管塞
L
H
15
260
180
R1/4"
20
270
190
R1/4"
25
270
190
R1/4"
32
280
230
R1/4"
40
280
240
R1/4"

圖17
(2)Y型焊接式法蘭連接過濾器(SBYⅡ型)(見表20圖18)DN 50～400，PN≤6.3。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表20
公稱直徑DN
結構尺寸
管塞
L
H
50
290
240
R3/8"
65
320
280
R3/8"
80
350
305
R3/8"
100
425
345
R3/8"
150
540
450
R3/4"
200
700
530
R3/4"
250
800
670
M20×1.5
300
950
750
M20×1.5
350
1050
850
M20×1.5
400
1250
920
M20×1.5

圖18


(3)T型焊接式法蘭連接過濾器(SBYⅢ型)(見表21圖19)DN 80～400，PN≤6.3。
　 　　　　　　　　　　　　　　　　　　　　　　 　　　　　表21
公稱直徑DN
結構尺寸
管塞
L1
L2
80
330
150
R3/8"
100
360
160
R3/8"
150
440
200
R3/4"
200
540
230
R3/4"
250
600
270
M20×1.5
300
680
300
M20×1.5
350
750
340
M20×1.5
400
850
380
M20×1.5

圖19
(4)T型對焊連接式過濾器(SBYⅣ型)(見表22圖20)DN 80～400，PN≤10.0。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表22
公稱直徑
DN
D1=D2
L2=L3
L1
管塞
PN2.0
PN2.5
PN4.0
PN5.0
PN10
80
89
68
268
261
263
282
289
R3/8"
100
108
105
312
304
314
330
352
R3/8"
150
159
143
402
292
394
423
453
R3/4"
200
219
178
489
469
487
510
546
R3/4"
250
273
216
566
550
579
599
649
M20×1.5
300
325
254
656
632
670
691
732
M20×1.5
350
377
279
722
695
730
757
795
M20×1.5
400
426
305
776
764
808
815
866
M20×1.5

圖20
(5)T型直通對焊連接式過濾器(SBYⅤ型)(見表23圖21)DN 50～400，PN≤10.0。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表23
公稱直徑
DN
D0
L
H
管塞
50
57
128
175
R1/2"
65
76
152
195
R1/2"
80
89
172
210
R1/2"
100
108
210
230
R1/2"
125
133
248
310
R3/4"
150
159
286
335
R3/4"
200
219
356
400
R3/4"
250
273
432
450
M20×1.5
300
325
508
535
M20×1.5
350
377
558
580
M20×1.5
400
426
610
640
M20×1.5

圖21

(6)籃式直通法蘭連接式過濾器(SBLⅠ型)(見表24圖22)DN 25～300，PN≤6.3。
　 　　　　　　　　　　　　　　　　　　　　　　 　　　　　表24
公稱直徑
DN
結構尺寸
管塞
L
H
H1
D0
25
180
260
160
76
R3/4"
32
200
270
160
76
R3/4"
40
260
300
170
108
R3/4"
50
260
300
170
108
R3/4"
65
330
360
210
133
R3/4"
80
340
400
250
159
R3/4"
100
400
470
300
219
R3/4"
125
480
550
360
273
R3/4"
150
500
630
420
273
R3/4"
200
560
780
530
325
R3/4"
250
660
930
640
426
M20×1.5
300
750
1200
840
478
M20×1.5

圖22
(7)籃式支承直通法蘭連接式過濾器(SBLⅡ型)(見表25圖23) DN 350～500，PN≤6.3。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表25
公稱直徑
DN
結構尺寸
管塞
L
D0
D1
H
H1
H2
n-Φ
350
800
500
420
1680
300
1310
3-Φ20
R1"
400
840
550
450
1850
300
1450
3-Φ20
450
960
600
520
2050
300
1610
3-Φ24
500
1060
700
620
2210
300
1740
3-Φ24

圖23
(8)籃式高低接管法蘭連接式過濾器(SBLⅢ型)(見表26圖24)DN 25～300，PN≤6.3。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表26
公稱直徑
DN
結構尺寸
管塞
L
H
H1
H2
D0
25
180
280
110
180
76
R3/4"
32
200
285
110
180
76
R3/4"
40
260
340
120
220
108
R3/4"
50
260
340
120
220
108
R3/4"
65
330
400
160
270
133
R3/4"
80
340
460
180
320
159
R3/4"
100
400
550
220
390
219
R3/4"
125
480
630
260
450
273
R3/4"
150
500
720
310
530
273
R3/4"
200
560
900
390
670
325
R3/4"
250
660
1070
480
800
426
M20×1.5
300
750
1360
640
1040
478
M20×1.5

圖24

(9)籃式支承高低接管法蘭連接式過濾器(SBLⅣ型)(見表27圖25)DN 350～500，PN≤6.3。
　 　　　　　　　　　　　　　　　　　　　　　　 　　　　　表27
公稱直徑
DN
結構尺寸
管塞
L
D0
D1
H
H1
H2
H3
n-Φ
350
800
500
420
1890
300
1070
1520
3-Φ20
R1"
400
840
550
440
2000
300
1080
1600
3-Φ20
450
960
600
520
2320
300
1280
1880
3-Φ24
500
1060
700
620
2510
300
1390
2040
3-Φ24

圖25
(10)氣體過濾器(SBQ型)(見表28圖26)DN 40～400，PN 1.6～4.0。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表28
公稱直徑
DN
D1
D2
結構尺寸L
PN≤1.6
1.6<PN≤4.0
40
45
89
450
460
50
57
108
510
500
65
76
133
600
600
80
89
219
620
640
100
108
219
720
770
125
133
273
820
900
150
159
325
920
1000
200
219
426
1200
1250
250
273
529
1650
1600
300
325
630
1700
1900
350
377
720
1800
2200
400
426
820
2100
2400

圖26
(11)尖頂錐形臨時過濾器(SCⅠ型)(見表29圖27)DN 25～600，PN≤2.5。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表29
公稱直徑
DN
結構尺寸
d
l
h
t
PN0.6
PN1.0
PN2.5
25
62
70
70
26
90
2
32
72
80
80
34
100
2
40
84
90
90
41
120
2
50
94
105
105
55
130
2
65
114
125
125
77
140
2
80
132
142
142
92
150
2
100
152
162
162
113
160
2
125
182
192
192
143
190
2
150
206
218
218
172
210
2
200
262
282
282
242
240
2
250
316
340
340
302
270
3
300
370
395
395
363
300
3
350
420
454
454
425
340
6
400
470
510
510
479
365
6
500
575
616
626
600
430
6
600
676
726
726
714
490
6

圖27
(12)平頂錐形臨時過濾器(SCⅡ型)(見表30圖28)DN 25～600，PN≤2.5。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表30
公稱直徑
DN
結構尺寸
d
l
h
t
PN0.6
PN1.0
PN2.5
25
62
70
70
46
90
2
32
72
80
80
61
100
2
40
84
90
90
66
120
2
50
94
105
105
81
130
2
65
114
125
125
91
140
2
80
132
142
142
111
150
2
100
152
162
162
141
160
2
125
182
192
192
172
190
2
150
206
218
218
202
210
2
200
262
282
282
262
240
2
250
316
340
340
322
270
3
300
370
395
395
362
300
3
350
420
454
454
404
340
6
400
470
510
510
464
365
6
500
575
616
626
564
430
6
600
676
726
726
684
490
6

圖28

南通市松立機械有限公司 地址:啟東市匯龍鎮環城北路 郵編:226200 聯系人:顧永生 手機:13801464197
電話:0513-83214397 83356629 傳真:0513-83214397 http://wx1558.com E-mail:sl@ntsljx.com
